מַעֲקֶהמערכת הידוק SKL CLIP

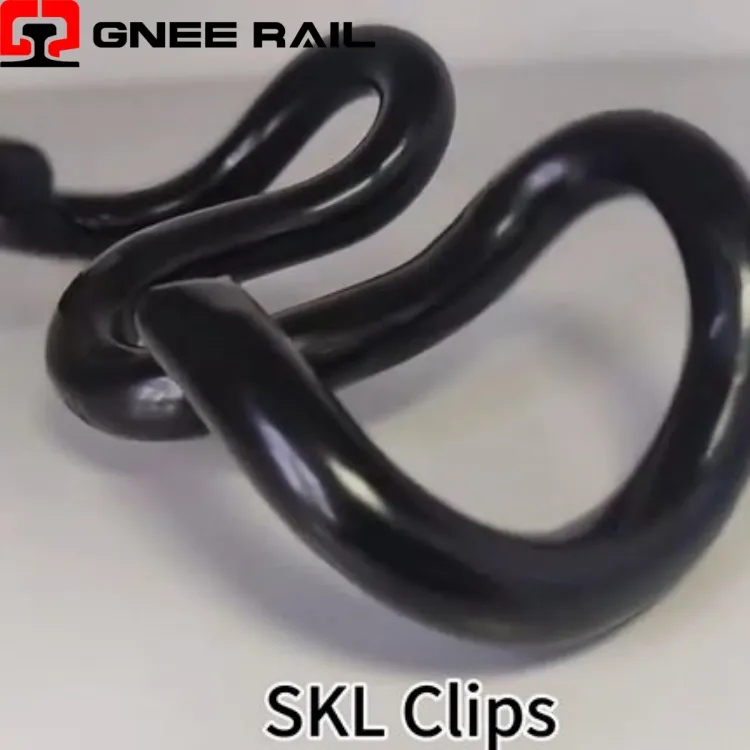

ה-Railway SKL Clip הוא אטב קפיצי בצורת -V, גמיש, המיוצר מפלדת קפיצית מיקרו-בביצועים גבוהים-באמצעות פרזול חם- מדויק ותהליכי טיפול בחום מבוקרים, שהונדס במיוחד לקיבוע ישיר לאדני בטון באמצעות יציקה סטנדרטית-בכתפיים. מתבדל בתצורת הזרוע הכפולה- הסימטרית שלו ובגיאומטריית הכתר הייחודית שלו, אטב זה פועל על פי עקרון כיפוף טהור שבו שתי הרגליים מוסטות החוצה בצורה אלסטית במהלך ההתקנה, וממירות כוח אנכי המופעל ללחץ הידוק אופקי מתמשך כנגד רגלית המסילה.
מפרט טכני:
| פָּרָמֶטֶר | מִפרָט | מאפיין ביצועים |
|---|---|---|
| סוג גיאומטרי | בצורת V-, זרוע כפולה- סימטרית | עקרון קפיץ כיפוף טהור |
| סיווג חומרים | פלדה קפיצית מיקרו-מסגגת | חוזק תשואה של 1,100 – 1,300 MPa |
| שיטת התקנה | הכנסה אנכית עם כלי הידראולי או ידני | כוח החדרה של 20 – 35 קילוגרם |
| סטייה אלסטית | עקירת זרוע ממדינה חופשית | 20 – 28 מ"מ לכל זרוע |
| טמפרטורת שירות | טווח פעולה מלא | -45 מעלות עד +65 מעלות |
פרספקטיבה של התקנה ותחזוקה:
- רדיוס כתר אופטימלי:פרופיל הכתר הפרבולי מפיץ את מתח הכיפוף באופן אחיד על רוחב התפס, ומבטל ריכוזי מתח מקומיים שיאיצו עייפות בתצורות קפיציות V-פשוטות יותר.
- עובי מקטע משתנה:החתך- מתחדד בהדרגה מהעטרה לבוהן, ומתאים את חלוקת החומר למעטפת מומנט הכיפוף ומפחית מסה מיותרת כאשר רמות הלחץ נמוכות יותר.
- מיקום ציר ניטרלי:המרכז הגיאומטרי ממוקם בצורה אסטרטגית כדי להבטיח שמתיחה ולחץ יישארו מאוזנים לאורך כל טווח הסטייה האלסטית, תוך מקסימום חיי העייפות.
פרספקטיבה תחזוקה ותפעולית
- מעורבות מתקדמת:זרועות הקליפס מעוצבות עם עופרת מתחדדת-שמשלבת בהדרגה את כיסי הכתפיים במהלך ההתקנה, מפחיתה את שיא כוחות ההחדרה ומאפשרת ישיבה חלקה ומבוקרת.
- אישור ישיבה נשמע:הצמדה או לחיצה ברורה מתרחשת כאשר זרועות הקליפס משתלבות במלואן עם תכונות החזקת הכתפיים, ומספקות למפעילים משוב אקוסטי מיידי של התקנה נכונה.
- מניעת הכנסת יתר-:עצירות מכניות המשולבות בממשק הכתף מונעות סטיה מוגזמת של קליפ מעבר לגבול האלסטי, ומגנים מפני דפורמציה פלסטית במהלך ההתקנה.
