↵מערכת הידוק כתף מסילה

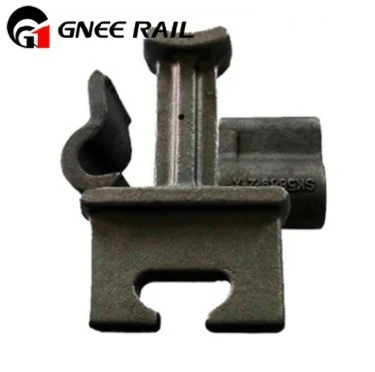

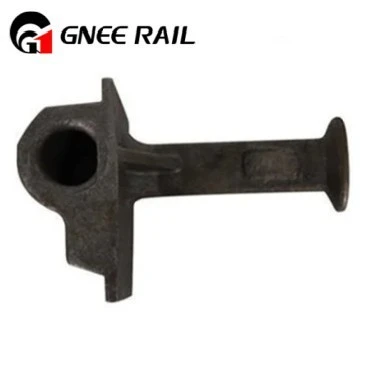

A כתף רכבתהוא רכיב ממשק מבני המשמש כנקודת העברת העומס הקריטי-בין מערכות הידוק מסילה ואדנים או לוחות מסילה. מעוצב עם פרופילים גיאומטריים מדויקים, הוא מבצע שלוש פונקציות חיוניות: העברת כוחות אנכיים/אופקיים מתפסי מסילה למבנים תומכים, שמירה על נטייה עקבית של מסילה (בדרך כלל 1:40 נטייה), ומתן ריסון רוחבי לשמירה על שלמות מד המסילה. הכתפיים מיוצרות מחומרים- בעלי חוזק גבוה באמצעות תהליכי יציקה או פרזול, הכתפיים משמשות כנקודת העיגון הבסיסית המאפשרת למתקנים אלסטיים לפעול ביעילות תחת עומסי רכבת דינמיים.
מפרט טכני:
| פָּרָמֶטֶר | כתף ברזל רקיע סטנדרטי | כתף פולימר מבודדת | כתף מזויפת-כבדה |
|---|---|---|---|
| יישום ראשוני | מסלול בלאסט עם אדני בטון | מסלול לוח ואזורים מחושמלים | כרייה-כבדה ועיקולים חדים |
| חומר אופייני | EN-ברזל רקיע GJS-500-7 | PA66-GF35 (35% סיבי זכוכית) | פלדת סגסוגת מחושלת 42CrMo4 |
| טווח משקל | 3.5-5.5 ק"ג | 1.8-3.2 ק"ג | 6.0-8.5 ק"ג |
| התנגדות חשמלית | מוליך (דורש רפידות בידוד) | >10⁹ Ω·cm (בידוד מטבעו) | מוליך (דורש בידוד) |
| יתרון מפתח | יחס עלות אופטימלי-ביצועים | שיכוך רעידות ובידוד חשמלי | קיבולת עומס קיצונית וחיי בלאי |
| חיי שירות אופייניים | 20-30 שנה | 15-25 שנים | 25-35 שנים |
פרספקטיבה פונקציונלית ומכנית
העברת עומס רב-צירי: ממיר כוחות הידוק מהדק לחלוקת לחץ יציבה על פני משטחי שינה תוך התנגדות לגלגול מסילה, הרמה וזחילה לאורך.
אלמנט בקרה גיאומטרי: כולל משטחי מגע בעלי זווית מדויקת (בדרך כלל 1:40) השומרים על נטיית מסילה נאותה ליצירת מגע אופטימלי של-הגלגלים ודפוסי בלאי.
מנגנון שימור מד: משלבת פני תמיכה לרוחב המגבילות פיזית את תנועת רגלי המעקה, ומשמשות כהגנה העיקרית מפני הרחבת המד.
פרספקטיבה של חומר וייצור
- דומיננטיות של ברזל רקיע: רוב הכתפיים משתמשות בברזל גרפיט כדורי (EN-GJS-500-7) לאיזון אופטימלי של יציקות, חוזק, עמידות בפני עייפות וחסכוניות.
- דרישות יציקה מדויקת: מיוצר באמצעות תהליכי יציקה-בחול או יציקת השקעה עם סובלנות מימדית קפדנית (±0.5 מ"מ בדרך כלל) לצורך מעורבות עקבית בקליפ.
- הנדסת פני שטח: לעתים קרובות מקבלים טיפולי הגנה כמו ציפוי אפוקסי, גלוון, או צבעים מיוחדים כדי לעמוד בפני קורוזיה משחיקת נטל וחשיפה סביבתית.
