↵Rail e clip System Fastening

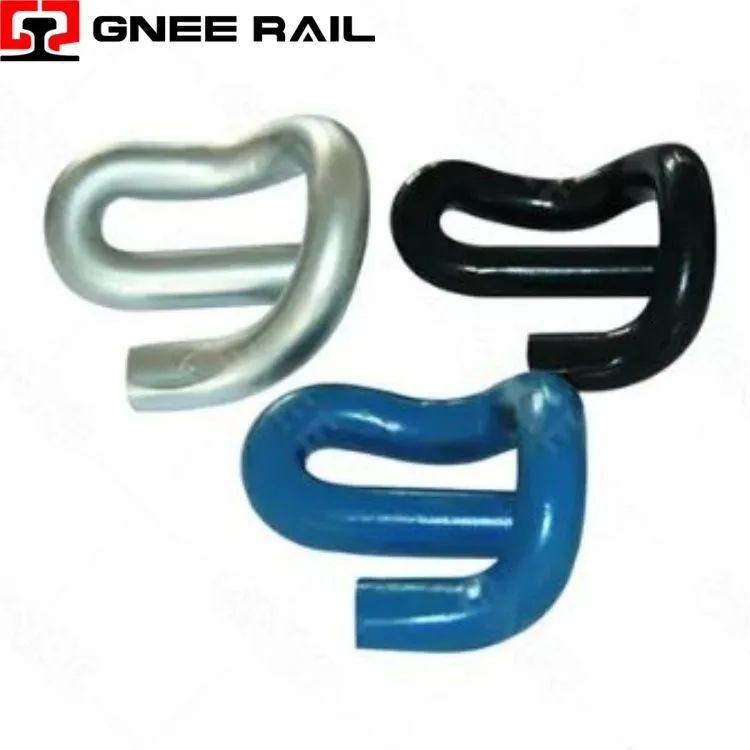

קליפ E-רכבת הוא אמכשיר הידוק פלדה קפיצי מתוחמה שמחבר את רגל המעקה לכתף השינה דרךסטיה אלסטית והתנגדות פיתול-ייחודי בין מחברי מסילה בשל כךכוח הידוק-עצמישגדל תחת עומס דינמי, שלההתקנה של-רכיב יחידאין צורך באומים נפרדים, ברגים או מבודדים בצורה בסיסית, וזהגיאומטריית חתך אוניברסלישמכיל גם אדני בטון וגם פלדה על פני 30+ פרופילי מסילה; למרות הדמיון החזותי, גרסאות ה-E-נבדלות מהותית בקוטר מוט, עומס אצבעות, דרגת עייפות והגנה מפני קורוזיה, מה שהופך את ההחלפה הצולבת- סטנדרטית לגורם מוביל להתרחבות מוקדמת של מדדים.
מפרט טכני:
| גִרְסָה אַחֶרֶת | קוטר בר | עומס בוהן נומינלי | סטיה מקסימלית | התאמת ציפוי | הגבלה ברורה |
|---|---|---|---|---|---|
| PR601 | 18 מ"מ | 7.5–8.5 קילוואן | 12 מ"מ | HDG, דאקרומט | רכבת קלה בלבד;<22.5t axle |
| PR401 | 20 מ"מ | 9.0–10.5 קילוואן | 15 מ"מ | דאקרומט, ג'אומט | HDG אסור (סיכון שביר) |
| FC1504 | 20 מ"מ | 10.0–11.5 קילוואן | 16 מ"מ | גיאומט, אבץ-פתיתי | הובלה כבדה; מסוגל 40ט |
| e2009 | 20 מ"מ | 9.0 קילו-אן ± 0.5 | 14 מ"מ | תחמוצת שחורה, דאקרומט | תקן סיני; עובי רשת ספציפי |
| SKL-סוג E-קליפ | 18–20 מ"מ | 12–18 קילוגרם | 10-14 מ"מ | HDG (פחות או שווה ל-18 מ"מ בלבד) | לא ניתן להחלפה עם כתפי Pandrol |
| נירוסטה | 20 מ"מ | 8.5–9.5 קילוגרם | 15 מ"מ | אין צורך | כיתה 316L; חיי חוף 50+ שנה; עלות גבוהה יותר ב-30%. |
טווח ביצועים:
לכפות-מידתיות הטעינה– שלא כמו דוקרנים של בורג עם כוח הידוק קבוע, E-עומס אצבעמגדיל 15-25% מעבר מתחת לגלגלעקב סטיית רגלי המעקה. פעולת ההידוק העצמי הזה-מתנגדת לזחילה תחת עומסי סרן כבדים.
עקרון קרן פיתול– הקליפ מתפקד כמוט פיתול-לחוץ מראש, לא קפיץ שלוחה. הרגל המתפתלת במהלך ההתקנה אוגרת אנרגיה ברדיוס העיקול, לא בקטע הישר. זה מפיץ עומס ומשלש את חיי העייפות לעומת עיצובי שלוחה.
זווית אינטראקציה בכתף– וקטור כוח הידוק הואלא אנכית. הבוהן מגע ברגל מעקה ב-38 מעלות -42 מעלות, יוצררכיב אופקישלוחץ מסילה על פני המדיד. זווית לא מספקת ← תזוזה לרוחב; זווית מוגזמת → הרמת אצבעות בעומס.
תחזוקה ותפעול
- תחמוצת שחורה + שמן– העלות הנמוכה ביותר, חיים של 3-8 שנים בנטל יבש. שכבת תחמוצת מספקתאין הגנה קתודית; לאחר פריצה, מתכת בסיסית קורוזיה ב-0.1-0.2 מ"מ לשנה. לא מתאים למנהרות, חוף או מסלול רטוב.
- דאקרומט / גיאומט- 12-20 שנות חיים.ציפוי פתיתי אלומיניום-אבץ, 8-12 מיקרומטר עובי. אין סיכון להתפרקות מימן. טמפרטורת שירות מקסימלית 300 מעלות (ללא הגבלה לרכבת). מועדף לתנועה-ת גבוהה ומעורבת.
- גלוון חם-(HDG)- 25-40 שנות חיים.מוגבל לקוטר סרגל פחות או שווה ל-18 מ"מ. קטע עבה יותר (20 מ"מ) מסתכן בסדקים שביר במהלך הנסיגה מאמבט אבץ. המפרט דורש בדיקת השפעה של דגימות ייצור.
↵מערכת הידוק מהדק מסילה
דוח זה מספק בדיקה טכנית תמציתית של מערכות מהדק רכבת, תוך התמקדות בהןתפקוד זמני/לא{0}}קבוע, מכניקת העברה-עומס חירום ותאימות עם חלקי מסילה לא-סטנדרטיים. הניתוח מונע בכוונה חפיפה עם דיונים קודמים בנוגע לקליפסים אלסטיים (E-Clip, SKL, Fastclip, Nabla), דוקרנים של בורג או קוצים לכלבים. הפוקוס כאן הואמעשי ומובחן: התאוששות מהפסים, מצבי חירום של שבירת מסילה, ויישומי רכבת/נמל מנוף.
מפרט טכני:
| גִרְסָה אַחֶרֶת | יישום ראשוני | תאימות מקטע רכבת | מנגנון הידוק | תכונה ויזואלית מובהקת | שגיאות נפוצות-בחירה |
|---|---|---|---|---|---|
| GTR-1 / MCT (חירום) | גישור הפסקת רכבת | UIC54, UIC60, 115RE, 136RE | פלטת גשר מרכזית + מהדקי אצבע כפולים | שבר טווחי לוח מרכזי ארוך; ארבעה-בריחים | משמש כקליפ קבוע (שגוי-דורש מומנט חוזר-שבועי) |
| מהדק מסילות מנוף (FPA/FPD) | מסילות מנוף לנמל/תעשייה | A100, A120, A150, ASCE 171/175 | חיבור הלסת-צד של ראש המסילה | מהדקים ראש מסילה, לא רגל; ללא קיבוע שינה | צוין עבור קו ראשי (ריסון רוחבי לא מספיק) |
| מהדק מפרק בלוק מבודד | חיבורי מסילה מבודדים | UIC54, UIC60 | לוחות הפרדה דיאלקטריים + ברגי מתיחה | שכבות בידוד פיברגלס/אפוקסי גלויות | מהדק רגיל מותקן-כשל במעגל האות |
| מהדק עצירת מאגר (הזזה) | ספיגת אנרגיה השפעה | UIC54, UIC60 | מתח החלקה מכויל | חורי בריח מוארכים; מחווני שחיקה | מהדק קבוע מותקן-ללא פונקציית הזזה |
| מהדק בנייה זמני | בימוי קבלן | כל החלקים התחתונים השטוחים- | צורת U- פשוטה + בורג מרכזי יחיד | עיצוב מינימליסטי; אין מתאר רגלי מסילה | משמש במסלול קבוע (נזק בשקע) |
טווח ביצועים:
הידוק חירום של פריצת מסילה (שיקום תנועה):
לאחר כשל מסילה שבורה או ריתוך, מהדקי מתח (למשל, GTR-1, MCT) מוחלים על פני מקום השבר.כושר העברת עומס: 80-120 קילוגרםלכל זוג מהדקים. משחזר מעבר 20 קמ"ש באופן מיידי. תיקון קבוע יבוצע תוך 24-72 שעות.
פעולות שחזור ומעקה מחדש מהפסים:
מהדקים מאבטחים מסילות לאדנים במהלך מעקה מחדש של מנוף. מונע מעבר מסלול תחת עומסי הרמה (עד 200 טון). מיושם במרווחים של 2 מ' דרך אזור הירידה מהפסים. הוסר לאחר שהגלגלים חזרו למסילה.
תחזוקה ותפעול
- מהירות התקנה והסרה (הקשר חירום):
- התקנה ידנית של מהדק:30-60 שניותבאמצעות מפתח פגיעה או שקע מחגר. יישום מהדק הידראולי:15-20 שניות. המהירות היא קריטית-חלונות החזקת הפסקת רכבת ממוצעים של 45-60 דקות.
- שימור מתח בריח (מומנט-שבועי):
- מהדקים מסתמכים על כוח הידוק בריח, לא על גיאומטריה קפיצית. רטט גורםאובדן מומנט של 10-15% בשבועמתחת לתנועה. חידוש שבועי- חובה לשימוש מתמשך. לאחר 4-6 שבועות, סכנת התפרצות חוט מתגברת - מהדקים הוסר וטופל.
