Rail E קליפ מערכת הידוק

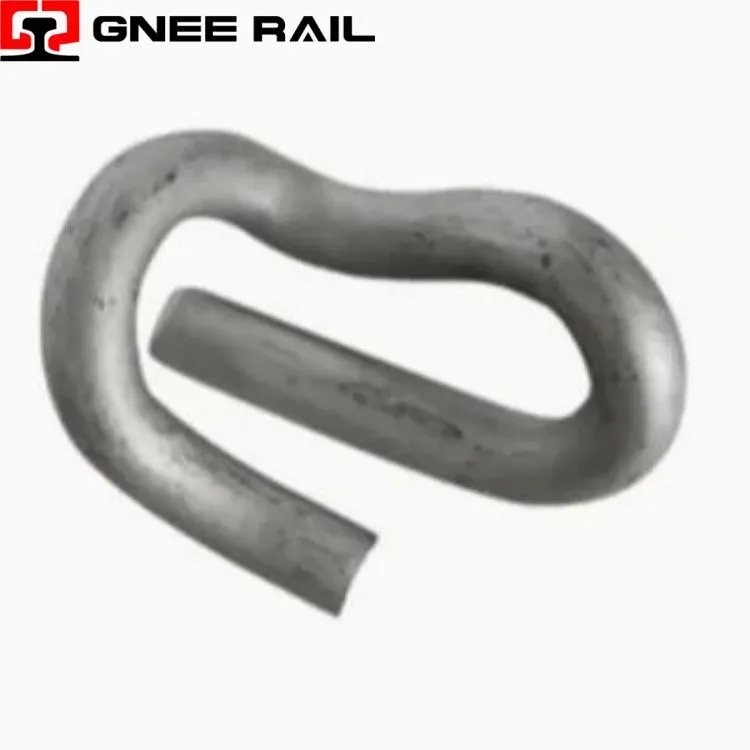

ה-Railway E-קליפ הוא רכיב הידוק מסילה אלסטי העשוי מפלדת קפיצית יוקרתית, המיועד למסלולי אדני בטון. הצורה הא-סימטרית הייחודית שלו מספקת כוח הידוק עקבי המאבטח את המסילה תוך מתן אפשרות לתנועה מבוקרת. הקליפ סופג עומסים דינמיים מרכבות חולפות, מתנגד להתרופפות-שנגרמת ברטט ואינו דורש תחזוקה לאחר ההתקנה. ה-E-Clip נמצא בשימוש נרחב ב-מהירות גבוהה, מערכות הובלה ומטרו, מבטיח יציבות מסלול לטווח ארוך-
מפרט טכני:
| פָּרָמֶטֶר | עֵרֶך | הערות |
|---|---|---|
| דרגת חומר | 60Si2Mn או 60Si2CrA | פלדה קפיצית |
| גימור פני השטח | מגולוון חם-או Dacromet | הגנה מפני קורוזיה |
| טווח עומס בהונות | 9 - 12 קילוואן | מתכוונן לפי עיצוב |
| נסיעות סטיה | 10 - 14 מ"מ | טווח עבודה אלסטי |
| מחזורי עייפות | > 2,000,000 | לפי EN 13146 |
| טמפ' הפעלה | -40 מעלות עד +70 מעלות | שימוש בכל-מזג האוויר |
| כלי התקנה | אפליקטור הידראולי | ידני או אוטומטי |
| סוגי רכבת נפוצה | 50 ק"ג/מ"ר, 60 ק"ג/מ"ר, UIC60, 115RE | תאימות רחבה |
פרספקטיבה של התקנה ותחזוקה:
- העיצוב המעוגל של הקליפ אוגר אנרגיה אלסטית במהלך סטיית המסילה.
- הוא ממיר פגיעת גלגל אנכית לדחיסת קפיץ מבוקרת.
- רגליים אסימטריות מחלקות את הכוח באופן שווה על פני כף רגל המסילה.
- הגיאומטריה מונעת ריכוז מתח בנקודות מגע קריטיות.
- התאוששות אלסטית מחזירה את הקליפ לצורה המקורית לאחר כל טעינה.
תחזוקה ותפעול
- כלים הידראוליים מיוחדים מאפשרים התקנת קליפים מהירה-ובהגנת טעויות.
- הרכבה מוקדמת של-על ישנים מפחיתה-עבודה באתר ומעקב אחר זמן החזקה.
- לא נדרש הידוק בריח או-מתיחה מחדש לאחר ההתקנה.
- ההסרה משתמשת באותו כלי, מה שמפשט את החלפת המסילה והתחזוקה.
- עיצוב קל משקל מאפשר טיפול קל וערימה להובלה.
