מַעֲקֶהמערכת הידוק CLIP

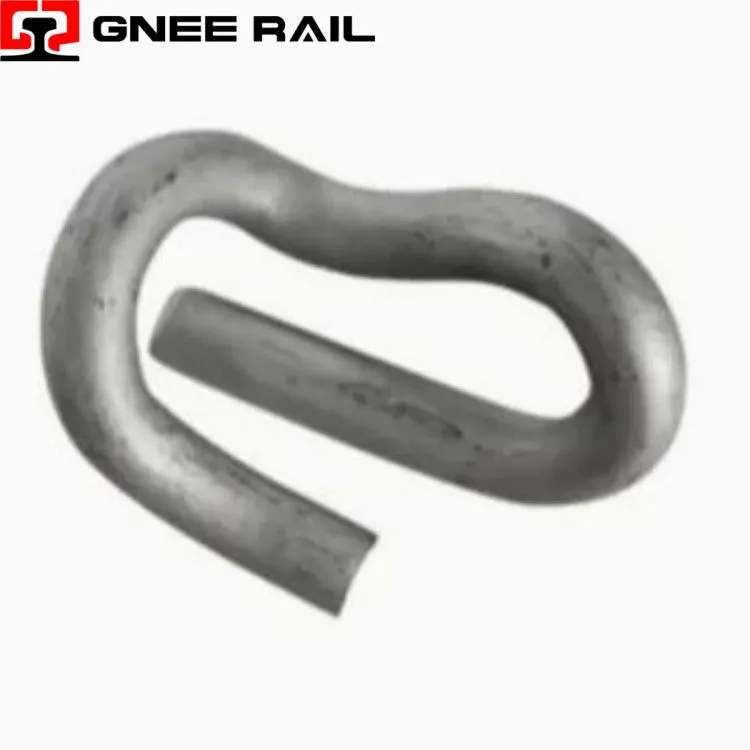

ה-Railway e-Clip הוא רכיב הידוק גמיש, בעל צורה- קרה, שנועד לאבטח חלקי מסילה ללוחות הבסיס או האדומים באמצעות פרופיל תיל כפוף מדויק.- פועל על העיקרון של אגירת אנרגיה אלסטית, קליפ זה ממיר את הסטייה המיושמת לכוח תגובתי מתמשך שנוגד את הכוחות הרוחביים, האורךיים והאנכיים הנוצרים על ידי רכבות חולפות. הגיאומטריה הסגורה-או-סגורה למחצה מבטיחה הכלה-עצמית, ומונעת פליטה במהלך דינמיקה פתאומית של מסלול. עוצב עבור יכולת פעולה הדדית בין מערכות הידוק מגוונות, ה-e-Clip מספק ביצועים עקביים תחת דרישות שונות של קשיחות מסלול תוך מתן אפשרות להחלפה מהירה בשטח ללא כלים מיוחדים.
מפרט טכני:
| פָּרָמֶטֶר | מִפרָט | ערך / מאפיין |
|---|---|---|
| תהליך ייצור | יצירה קרה (כיפוף תיל) | התקשות עבודה יזומה |
| קוטר נומינלי | חתך חוט- | 14 מ"מ - 20 מ"מ (תלוי ביישום) |
| טמפרטורת שירות | טווח תפעולי | -50 מעלות עד +70 מעלות |
| שיטת התקנה | הכנסת מונע או מנוף | 30 - 60 שניות לכל קליפ |
| חיי שירות צפויים | סביבת מעקב | 20 – 35 שנים תלוי בצפיפות התנועה |
פרספקטיבה של התקנה ותחזוקה:
- ארכיטקטורת קצה סגורה{{0}:עיצוב הקצה המעוגן או המעוגן מבטיח שהקליפס יישאר במאובטח בתוך הגבס-בכתף, ומבטל את הסיכון של התנתקות ספונטנית תחת רטט- בתדירות גבוהה.
- רדיוס כיפוף אופטימלי:רדיוסים ממוקמים אסטרטגית לאורך גוף הקליפ מפחיתים ריכוזי מתח מקומיים, ומעודדים פיזור מתח אחיד על פני כל פרופיל הקפיץ.
- אורך זרוע משתנה:גיאומטריית זרוע א-סימטרית מאפשרת העברת כוח דיפרנציאלי-זרועות ארוכות יותר לספיגת סטיה, זרועות קצרות יותר לעיגון קשיח לבית השינה.
פרספקטיבה תחזוקה ותפעולית
- בלימת שברים:מתוכנן עם מאפייני שמירה שיוריים הלוכדים פיזית שברים שבורים בתוך בית העוגן, ומונעים סכנות קליעים במהלך כשל קטסטרופלי.
- מחוון אזהרת עומס יתר:התנהגות דפורמציה מתקדמת מספקת רמזים חזותיים-כגון סגירת מרווחים או התפשטות זרועות-מתריע לפקחים על תנאי טעינה מופרזים לפני מתרחש כשל מוחלט.
- תאימות בידוד חשמלי:תוכנן להתממשק בצורה חלקה עם מבודדים מרוכבים, שמירה על שלמות מעגל המסלול על ידי מניעת נתיב זרם לא מכוון דרך גוף הקליפ.
ספק Gnee Professional
