תיאור
פרמטרים טכניים
↵
מַעֲקֶהמערכת הידוק CLIP

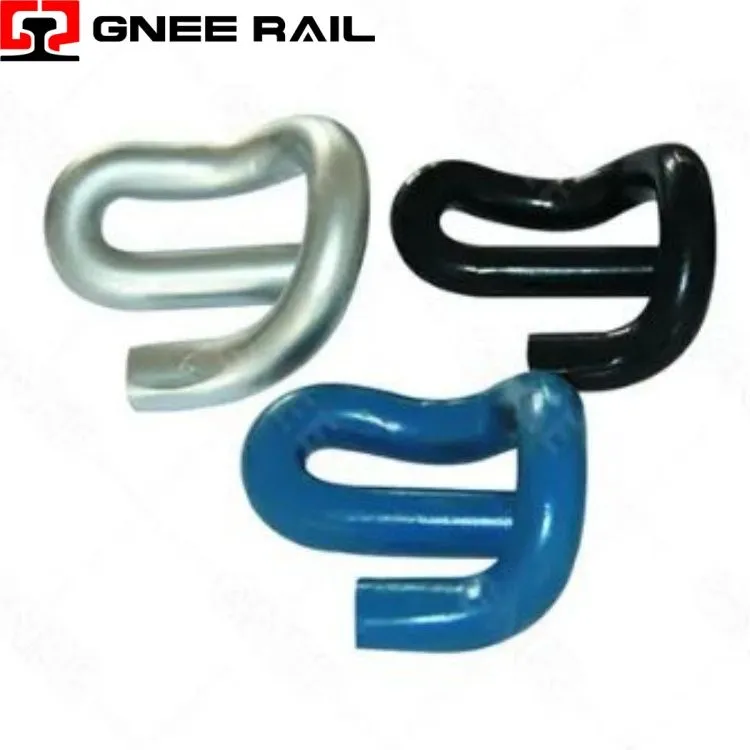

ה-Railway E-Clip הוא אטב קפיצי תלת-מימדי המאופיין בגיאומטריה הייחודית בצורת אפסילון-, המיוצר מסיליקון-בדרגה גבוהה-מפלדת קפיצית מנגן באמצעות תהליכי יצירת קור- וטיפול תרמי מדויקים. אטב זה פועל על עיקרון כיפוף משולב-, כאשר החלק המעוגל המרכזי מתפקד כציר גמיש בעוד הזרועות החיצוניות מעבירות כוח הידוק לרגל המסילה דרך נקודות מגע במיקום אסטרטגי.
מפרט טכני:
| פָּרָמֶטֶר | מִפרָט | מאפיין ביצועים |
|---|---|---|
| תצורת קפיץ | בצורת אפסילון-תלת-ממדית | פעולת כיפוף-משולבת |
| ייעוד סגסוגת | פלדת קפיצית סיליקון-מנגן | 55Si7 / 60Si2Mn / שווה ערך |
| כוח הידוק | ברגל מסילה, במצב מותקן | 11 - 16 קילוגרם (תלוי בווריאציות) |
| סטיה מרבית | טווח אלסטי | תזוזה אנכית של 18 – 22 מ"מ |
| הגנה מפני קורוזיה | ציפוי פתיתי אלומיניום-אבץ | >1,000 שעות עמידות להתזת מלח |
פרספקטיבה של התקנה ותחזוקה:
- נתיב עומס תלת מימדי:הגיאומטריה של אפסילון יוצרת תצורת קפיץ לא-מישורית שבה וקטור העומס עובר ממאונך בחיבור הכתף לאופק במגע המסילה, מה שמאפשר העברת כוח יעילה דרך גוף התפס.
- אזורי גמישות מרובים:שלושה אזורי כיפוף ברורים-זרועות הכתר, הקשת המרכזית והבוהן-פועלים ברצף במהלך הסטייה, ומחלקים את המתח לאורך התפס במקום לרכז מתח בנקודת ציר אחת.
- מאפיין נוקשות מתקדמת:התצורה הגיאומטרית יוצרת עקומת סטיה לא-ליניארית- שבה הקשיחות גדלה בהדרגה עם הסטייה, ומספקת תגובה תואמת בעומסים רגילים וריסון חזק בתזוזות קיצוניות.
תחזוקה ותפעול
- תהליך כיבוי מבוקר:טיפול חום מדויק באמצעות מרווה שמן ואחריו חיסום משיג מיקרו-מבנה באיניטי-מרטנסיטי אחיד המאזן קשיות עם קשיחות שברים לביצועים עמידים בפני פגיעות-.
- כיסוי חיטוי ירי:צילום כיסוי מלא-בעוצמות מבוקרות יוצר שכבת מתח דחיסה הנמשכת 0.2-0.4 מ"מ מתחת לפני השטח, ולמעשה סוגרת פגמים מיקרוסקופיים של פני השטח שיכולים לשמש אתרי התחלת עייפות.
- הפחתת שבירת מימן:פרוטוקולי אפייה קפדניים לאחר-ציפוי מבטיחים הוצאת מימן מוחלטת לאחר יישום הגנה מפני קורוזיה, ומשמרים את המשיכות בפלדה קפיצית-גבוהה.
תגיות פופולריות: הקליפ האלקטרוני במחיר הנמוך ביותר, יצרנים, ספקים, מפעלים של קליפים אלקטרוניים במחיר הנמוך ביותר
