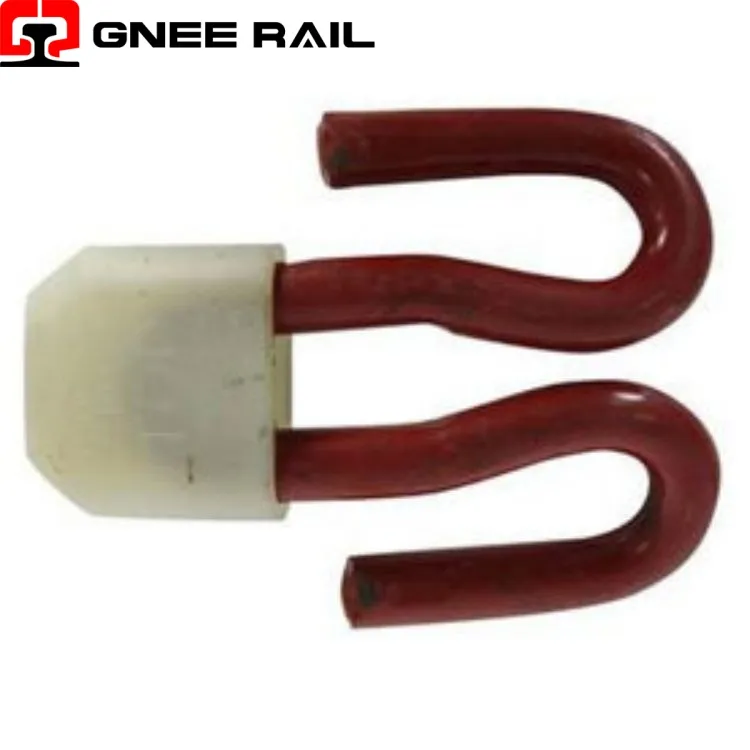

מערכת הידוק קליפ מהיר של מסילה
ה-Railway Fast Clip הוא אטב אלסטי יעיל המיועד להתקנה מהירה על פסי אדני בטון. הגיאומטריה היעיל שלו מאפשרת מיקום מונע בפטיש ללא כלים הידראוליים מיוחדים, מה שמפחית משמעותית את זמן הבנייה. עשוי מפלדה קפיצית- גבוהה, התפס מספק כוח הידוק אמין עבור יישומי קו ראשי ותחבורה. אפשרויות ההרכבה המוקדמות- מאפשרות-מערכות מותקנות במפעל לפריסה מהירה יותר בשטח. פתרון חסכוני-זה מאזן בין ביצועים למהירות התקנה, מה שהופך אותו לאידיאלי עבור פרויקטים בקנה מידה גדול של מסלולים-.
מפרט טכני:
| פָּרָמֶטֶר | עֵרֶך | הערות |
|---|---|---|
| חוֹמֶר | 60Si2Mn | פלדה קפיצית |
| עומס בהונות | 8 – 11 | kN |
| הֲטָיָה | 9 – 12 | מ"מ |
| הַתקָנָה | כלי פטיש או מנוף | אין הידראוליקה |
| חיי עייפות | 2.5 מיליון | מחזורים |
| שִׁכבָה | מגולוון חם- | תֶקֶן |
| סוגי מסילות | 54E1, 60E1 | פרופילי UIC |
| קדם-הרכבה | אפשרות במפעל | זָמִין |
| תֶקֶן | EN 13481 | תואם |
פרספקטיבה של התקנה ותחזוקה:
- מיקום-מונע בפטיש מבטל את הצורך בכלים הידראוליים.
- מערכות-המורכבות מראש מפחיתות את העבודה- באתר בלמעלה מארבעים אחוזים.
- אין צורך באימות מומנט לאחר התקנת קליפ.
- עובד יחיד יכול להתקין ארבע מאות קליפים בשעה.
- ההסרה משתמשת באותה שיטת פטיש להחלפת מסילה מהירה.
פרספקטיבה תחזוקה ותפעולית
- כוח ההידוק נע בין שמונה לאחד עשר קילו-ניוטון לכל קליפ.
- סטייה אלסטית סופגת עומסים דינמיים של עד עשרים-חמישה טון.
- עומס עקבי של הבוהן שומר על יישור מד על מסילות ישרות.
- בניית פלדה קפיצית מתנגדת לעייפות תחת מעברי גלגלים חוזרים ונשנים.
- טווח טמפרטורת ההפעלה מכסה מינוס ארבעים עד פלוס שישים מעלות.
