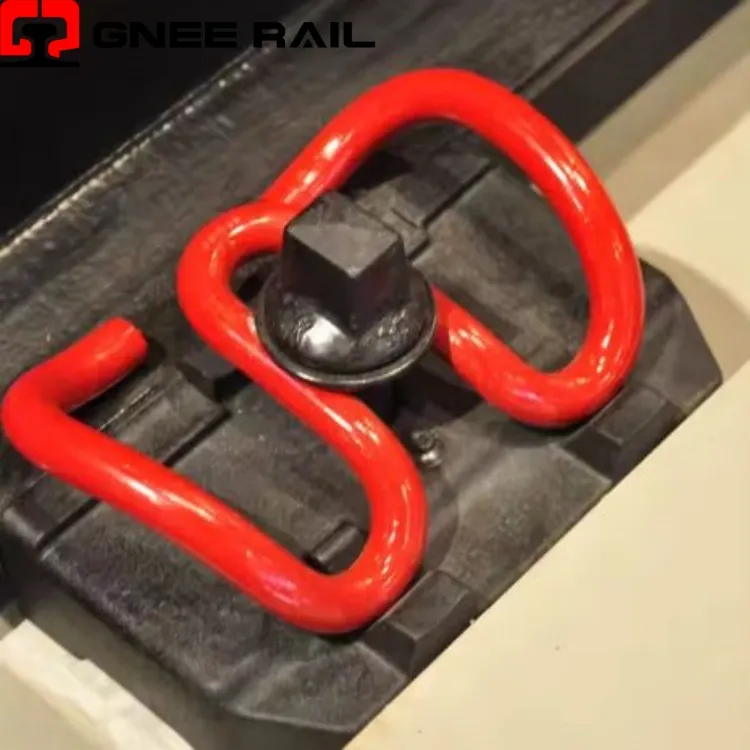

Rail skl Clip Fastening System
ה-Railway SKL Clip הוא אטב אלסטי בעל ביצועים גבוהים-בשימוש נרחב במערכות רכבת-כבדות ומהירות-גבוהות. מיוצר מפלדה קפיצית פרימיום, הוא כולל גיאומטריה ייחודית בצורת V- המספקת כוח הידוק מעולה עם סטייה אלסטית יוצאת דופן. קליפ זה מאפשר מתיחה מהירה באמצעות שיטת התקנה סיבובית פשוטה. העיצוב המוכח שלו מבטיח ריסון מסילה אמין בעומסי סרנים קיצוניים ותנאי תפעול תובעניים.
מפרט טכני:
| פָּרָמֶטֶר | מִפרָט |
|---|---|
| סוג מוצר | Railway SKL Clip – קליפ לחיזוק מסילה אלסטי |
| דרגת חומר | 38Si7 / 51CrV4 / EN 10089 קפיצי פלדה |
| גימור פני השטח | E-coat / פתיתי אבץ / Geomet 500 / ציפוי מותאם אישית |
| כוח הידוק נומינלי | 12 - 18 קילוגרם לכל תפס (תלוי במערכת) |
| טווח סטיה אלסטי | 12 – 16 מ"מ לפני הסט קבוע |
| סיבוב התקנה | 90 מעלות – 120 מעלות ממצב חופשי |
| תאימות מסילה | UIC 60, 60E1, 54E1, 115RE, 136RE |
| סוג ישן | מונובלוק בטון דחוס- מראש עם יציקה- בכתפיים |
| תקן בדיקה | EN 13481-2 / AREMA פרק 30 / TB/T 3065 |
| עמידות בפני קורוזיה | גדול או שווה ל-720 שעות תרסיס מלח (ISO 9227) |
פרספקטיבה של התקנה ותחזוקה:
- כולל גיאומטריה אופטימלית בצורת V- לקצב קפיצים מתקדם תחת עומס הולך וגובר.
- מחלק את כוח ההידוק באופן שווה על פני רגלית המסילה דרך נקודות מגע תאומות.
- משיג סטיה אלסטית מקסימלית לפני כניסה לטווח דפורמציה פלסטי.
- משלב עקומות-מקלות מתח הממזערות ריכוז עייפות מקומית.
- מעוצב עם תצורה סימטרית המאפשרת כיוון התקנה הפיך.
תחזוקה ותפעול
- מותקן באמצעות החדרה סיבובית עם כלים הידראוליים או ידניים סטנדרטיים.
- משיג מתח מדויק באמצעות זווית סיבוב מבוקרת במהלך היישום.
- מבטל את הצורך בציוד לחיצה מוקדמת- הנדרשת על ידי סוגים אחרים של מחברים.
- מאפשר הסרה מהירה באמצעות סיבוב הפוך ללא כלי חילוץ מיוחדים.
- מספק אימות כוח התקנה עקבי באמצעות משוב התנגדות לסיבוב.
