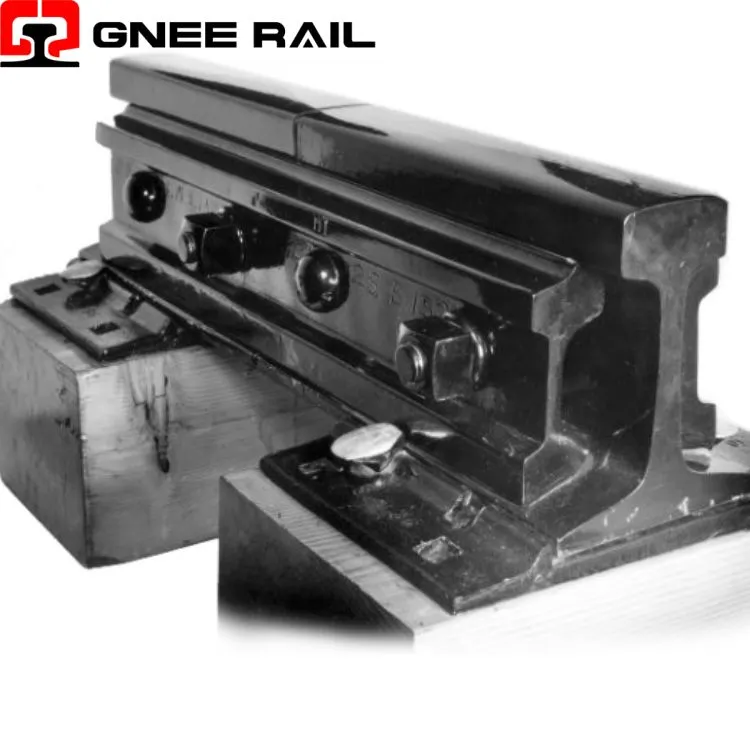

מערכת הידוק מסילה Fishplate
ה-Railway Fishplate, המכונה גם סרגל מפרקים או סרגל חיבור, הוא רכיב פלדה עם צדודית צמד המוברג באופן סימטרי על שני הצדדים של קורי מסילה צמודים כדי ליצור חיבור מכני מתמשך בין חלקי המסילה. הידוק-מחושל מדויק זה פועל באמצעות הידוק בריח רב- היוצר התנגדות חיכוך והעברת עומס גזירה על פני מרווח המסילה, שומר על יישור אנכי ואופקי תוך התאמה לתנועה תרמית מבוקרת
מפרט טכני:
| פָּרָמֶטֶר | Fishplate סטנדרטי | פלטת פיש נדחקה | פשרה Fishplate | לוחית דג מבודדת (פולימר) |
|---|---|---|---|---|
| פונקציה ראשית | חיבור קצה מסילה | מפרק מופחת-מתח | צירוף מקטעי מסילה שונים | בידוד חשמל + המשכיות |
| מאפיין פרופיל | התאמה אינטרנטית סימטרית | חורי ברגים מקוזזים אנכית | פרופילים אסימטריים בכל צד | פולימר מחוזק בסיבי זכוכית- |
| חורי ברגים אופייניים | 4 או 6 חורים | 4 או 6 חורים | 4 או 6 חורים | 4 או 6 חורים |
| גורם עלות יחסי | 1.0× (קו בסיס) | 1.10-1.15× | 1.20-1.30× | 2.0-3.0× |
| תוחלת חיי שירות | 20+ שנים (פלדה איכותית) | סטנדרט כפול בעיקולים | נמוך יותר (המסילה החלשה ביותר שולטת) | מחקר מתמשך |
| יישומים אופייניים | קווים משניים, מסילה זמנית | עקומות, מסדרונות תנועה-כבדים | מעברים בין מקטעי מסילה | עקוב אחר שטחי מעגל |
| שיטת התקנה | הידוק מוברג | הידוק מוברג | הידוק מוברג | מוברג (עשוי להשמיט דבק) |
פרספקטיבה של התקנה ותחזוקה:
- פעולת טריז מחודד:החלק העליון והחלק התחתון של לוחית הדג פונים מתחדדים פנימה לאורך הממדים הקצרים שלהם, יוצר אפקט יתד כאשר הברגים מהודקים שמגביר בהדרגה את לחץ ההידוק ומבטיח מגע אינטימי עם רשת המסילה.
- ארכיטקטורת חלוקת עומסים:כל מעבר גלגל יוצר כוחות פגיעה דינמיים המפוזרים על פני שני חלקי המסילה, כאשר לוחות דגים מומנטים כהלכה מפחיתים את שיא מתחי המפרק ב-40-50% בהשוואה לקצוות מסילה לא נתמכים.
- עיצוב פרופיל מנוהל:צלחות דגים מיוחדות מתקזזות את חורי הברגים בצורה אנכית כדי למנוע צירוף מקרים עם חורי בריחת מסילה, ומבטלות אזורי ריכוז מתח שאחרת היו מפיצים סדקים מהרשת אל ראש המסילה.
תחזוקה ותפעול
- תוכן פחמן מבוקר:לוחות דג מובחרים משתמשים בפלדה קטלנית עם תכולת פחמן של 0.40-0.50%, המספקות איזון חוזק-קשיחות אופטימלי לעמידות בפני פגיעה.
- דרישות מתיחה מינימליות:מפרטי האיכות מחייבים חוזק מתיחה העולה על 690 MPa והתארכות מעל 14%, מאומת באמצעות תעודות בדיקת חומרים מתועדות.
- אופטימיזציה של קשיות:לוחיות פיש מוכחות-שומרות על קשיות מינימלית של 260 BHN, עמידות בפני נזקי עייפות באמצעות חוזק תפוקה ויכולת התארכות מעולה המספקים חיי שירות של 20+ שנים לעומת 5-7 שנים עבור דרגות נחותות.
ספק Gnee Professional
