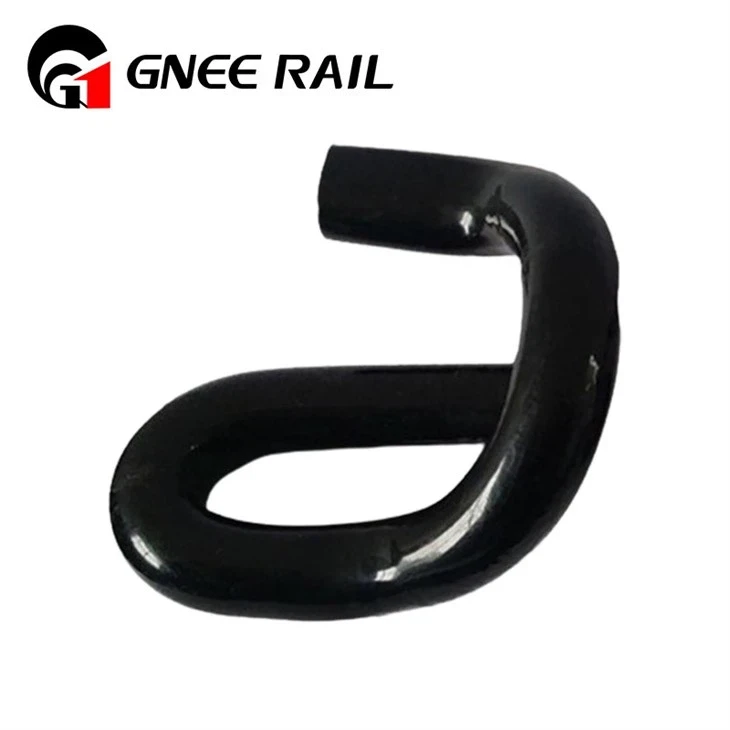

Railway E קליפים
|
דֶגֶם |
קוֹטֶר |
חוֹמֶר |
קַשִׁיוּת |
כוח הידוק |
טיפול פני השטח |
רכבת וסצנה ישימה |
מחברים תואמים |
מסה לכל קליפ |
תקנות תאימות |
|
E10 |
φ10 מ"מ |
50CrVA |
39–44 HRC |
4–7 קילוגרם |
גלוון-אלקטרו (גדול או שווה ל-18מיקרומטר) |
חשמלית עירונית (מסילה נמוכה של 运量,30 ק"ג/מ"ר) |
בורג M8 + מכונת כביסה שטוחה |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14 מ"מ |
60Si2MnA |
42–47 HRC |
9–12 קילוגרם |
גלוון-בחום (גדול מ-80 מיקרומטר או שווה לו) |
הובלה אזורית (מסילה של 43-50 ק"ג/מ"ר) |
בורג M10 + מנעול מכונת כביסה |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16 מ"מ |
55SiMnVB |
45–50 HRC |
16–19 קילוגרם |
Dacromet (גדול או שווה ל-8μm) + ציפוי אבץ |
הובלה-כבדה (כרייה, מסילה של 60 ק"ג/מ"ר) |
בורג M12 + מכונת כביסה קפיצית |
~220g |
AREMA 10, GB/T 13489 |
|
E18-HS |
φ18 מ"מ |
60Si2CrVA |
46–51 HRC |
18–22 קילוגרם |
דאקרומט + איטום (גדול או שווה ל-10 מיקרומטר) |
מהירות- גבוהה (גדולה או שווה ל-250 קמ"ש, CRTS II) |
בורג M14 + אום נעילה |
~280g |
TB/T 3562, EN 13481-2 |
רשימת בדיקת איכות מהירה עבור קליפים של רכבת E
|
פריט בדיקה |
שיטת בדיקה |
קריטריון מעבר מהיר/נכשל |
תוכנית דגימה |
כלי/עזרה |
|
אימות חומר |
PMI כף יד (C/Si/Mn בלבד) |
C: 0.55-0.65% (עבור 60Si2MnA); אין ערכי ציון-לא |
2 יח'\\אצווה |
מנתח PMI נייד |
|
בדיקת נקודת קשיות |
בודק רוקוול נייד |
מבחן של נקודה אחת; בטווח הדגם (±1 HRC מקסימום) |
3 יח'\\אצווה |
Rockwell Tester (סולם HRC) |
|
התאמה ממדי |
סיכה מד (קוטר) + סרגל |
קוטר: ±0.2 מ"מ; אורך: ±0.5 מ"מ (אם רלוונטי) |
8 יח'\\אצווה |
סט פיני מד, סרגל פלדה |
|
איכות פני השטח |
סריקה חזותית (ללא זכוכית מגדלת) |
אין סדקים/קוצים גלויים; כתמי חלודה פחות או שווה ל-3mm² |
100% (אקראי) |
טבלת דירוג חלודה (GB/T 15519) |
|
כוח הידוק (נקודה) |
מד כוח פשוט |
גדול או שווה ל-90% מהכוח המינימלי של הדגם (למשל, גדול או שווה ל-8.1kN עבור E14) |
1 יחידה/אצווה |
מד כוח נייד |
|
אריזה וסימון |
בדיקה חזותית |
שקית נגד-חלודה שלם; דגם/אצווה קריא |
2 חבילות/אצווה |
בדיקה חזותית |
