Rail E קליפ מערכת הידוק

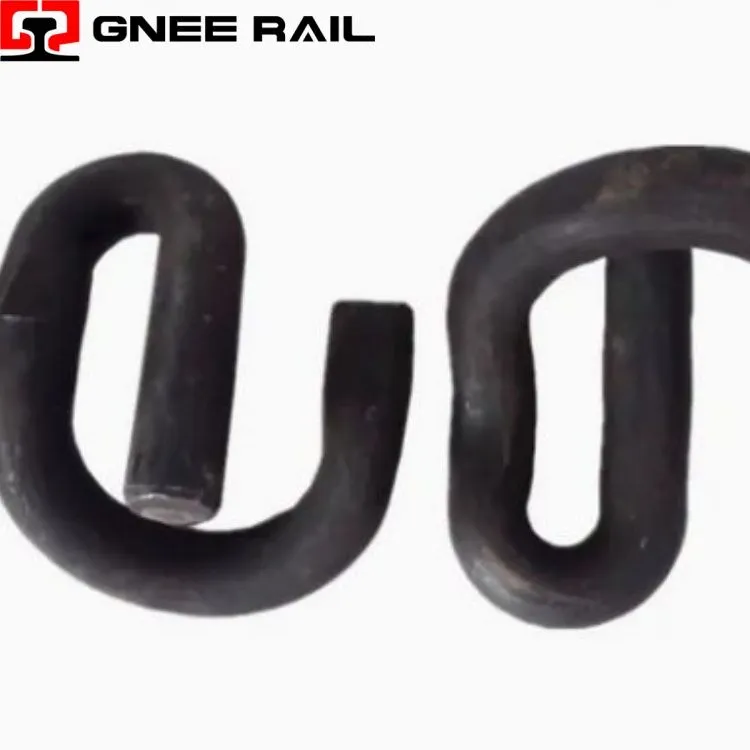

ה-Railway E-Clip הוא אטב קפיצי גמיש עם גיאומטריה ייחודית בצורת אפסילון-, שתוכנן עבור מערכות מסילות בטון. מיוצר מפלדה קפיצית בדרגה גבוהה- באמצעות עיצוב מדויק וטיפול בחום, הוא מספק כוח הידוק מתמשך באמצעות סטיה אלסטית. עיצוב הלולאה הסגורה-מבטיח שמירה חיובית בתוך יצוק-בכתפיים, ומספק ריסון מסילה אמין עבור יישומי-מהירות, הובלה- כבדה ותחבורה המונים ברחבי העולם.
מפרט טכני:
| פָּרָמֶטֶר | מִפרָט | מחוון ביצועים |
|---|---|---|
| צורה גיאומטרית | פרופיל אפסילון (ε). | התפלגות מתח של שלושה-אזורים |
| דרגת חומר | פלדה קפיצית 60Si2Mn / 55Si7 | קשיות 42-48 HRC |
| כוח הידוק | 11-15 קילוגרם לכל קליפ | <15% relaxation after 5M cycles |
| סטייה אלסטית | תנועה אנכית של 18-22 מ"מ | מתאים להתיישבות מסלול |
| הגנה מפני קורוזיה | ציפוי פתיתי אלומיניום-אבץ | >1,000 שעות תרסיס מלח |
| חיי עייפות | >5 מיליון מחזורים | מוסמך EN 13146-4 |
פרספקטיבה של התקנה ותחזוקה:
- צורת האפסילון (ε) יוצרת קפיץ מרובי -רדיוס המחלק את מתח הכיפוף על פני שלושה אזורי כיפוף נפרדים.
- גיאומטריית העקב-סגורה ננעלת בצורה חיובית בכיס הכתף, ומונעת פליטה תחת רטט- בתדר גבוה.
- קשיחות קפיצית מתקדמת מספקת תגובה תואמת בעומסים רגילים תוך מתן ריסון יציב במהלך תזוזה קיצונית של מסילה.
- תצורת הזרוע הסימטרית מבטיחה כוח הידוק מאוזן משני צידי רגלית המסילה לשמירה עקבית של מד.
תחזוקה ותפעול
- סיליקון-פלדת קפיצית מנגן (60Si2Mn / 55Si7) מספקת את מאזן הקשיחות-הדרוש לטעינה מחזורית.
- יצירת- חמה מיישרת את מבנה הגרגירים עם מסלול הלחץ של הקליפ, ויוצרת נתיבי עומס בלתי פוסקים לחיי עייפות משופרים.
- מרווה ומזג מבוקרים משיגים קשיות של 42-48 HRC עם מבנה מיקרו אחיד לאורך כל החתך.
ספק Gnee Professional
