Rail skl Clip Fastening System

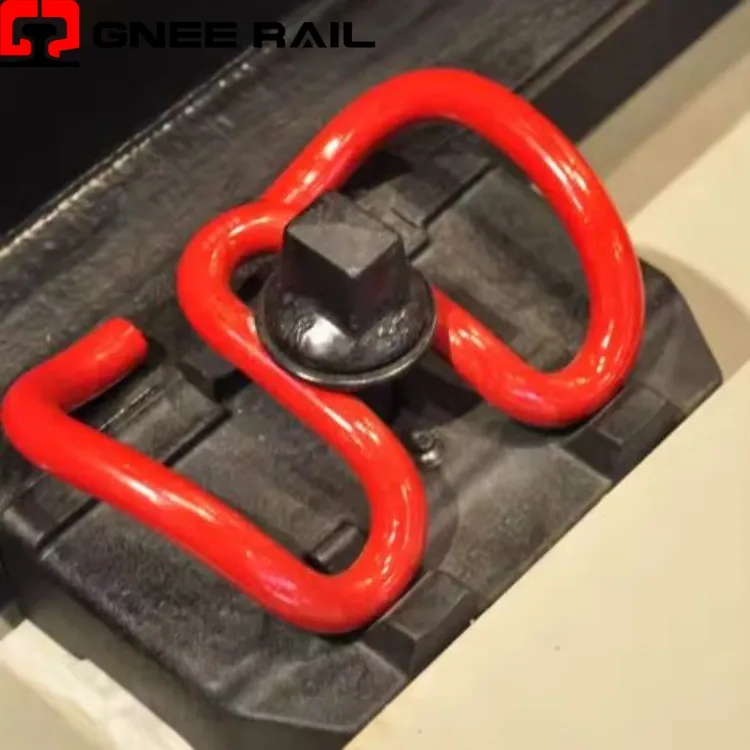

מהדק SKL הוא אטב מסילה אלסטי ללא-הברגה עם גוף קפיץ סליל כפול- ייחודי. עשוי מפלדה קפיצית בדרגה גבוהה-, הוא מייצר עומס אצבעות קבוע באמצעות סטיה אלסטית. הקליפ עובד עם לוחית מנחה זוויתית וספייק בורג כדי להחזיק את רגלית המסילה בצורה מאובטחת כנגד אדני בטון. זוהי מערכת הידוק סטנדרטית עבור מסילות ברזל מודרניות-מהירות וכבדות-.
מפרט טכני:
| פָּרָמֶטֶר | דרישה סטנדרטית | ערך טיפוסי |
|---|---|---|
| משפחת סוג קליפים | סדרת SKL | SKL-12 / SKL-14 / SKL-21 |
| קוטר חוט | מוט פלדה קפיצי | 13.0 מ"מ ± 0.2 מ"מ |
| כיתה פלדה | תקן EN 10089 | 60Si2CrA / 51CrV4 |
| הגנה על פני השטח | ציפוי נגד-קורוזיה | ציפוי אבץ / שחור אוקסיד |
| סטיית התקנה | נסיעות עבודה באביב | 11 מ"מ ± 1 מ"מ |
| מינימום עומס בהונות | בהסטה שצוינה | 10 קילו-ניין לקליפס |
| עומס אצבעות מירבי | בהסטה שצוינה | 14 קילו-ניין לקליפס |
| דרישת עייפות | ללא שבר | 5 מיליון מחזורים |
פרספקטיבה של התקנה ותחזוקה:
- מתאים ישירות לכתפיים יצוקות ללא צורך במתאמי מסילה מיוחדים
- עובד עם רוב פרופילי הרכבת הבינלאומיים כולל UIC54 ו-UIC60
- דורש זווית צלחת מנחה ספציפית התואמת את שיפוע בסיס המסילה
- תואם גם למכלולי הידוק מבודדים וגם לא-מבודדים
- רכיבים סטנדרטיים מתאימים למספר סוגי רדומים מספקים שונים
תחזוקה ותפעול
- מספק הידוק רציף בשינויי טמפרטורה קיצוניים מ-40 מעלות עד +60 מעלות
- סופג הן עומסי גלגלים אנכיים והן כוחות מסילה רוחביים בו זמנית
- שומר על התנגדות חשמלית בשימוש עם לוחות הנחייה מבודדים
- מתנגד לעיוות קבוע גם לאחר מעברי סרן כבדים חוזרים ונשנים
- אינו משתחרר תחת רטט בניגוד לחיבורים מכניים מוברגים
