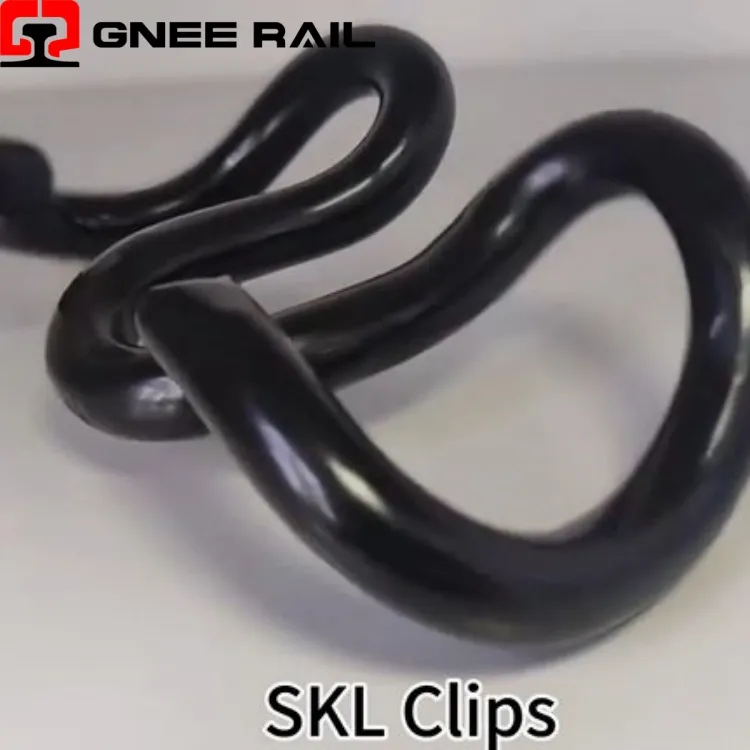

Rail skl Clip Fastening System
ה-Railway SKL Clip הוא אטב אלסטי בצורת V- סימטרי המיועד ליישומי מסילה תובעניים. עשוי מפלדת קפיצית סגסוגת בדרגה גבוהה-, עיצוב הציר המרכזי הייחודי שלו מספק כוח הידוק מאוזן לחלוטין בשני הצדדים של רגלית המסילה. גיאומטריה זו מבטלת מתח פיתול ומבטיחה ביצועים עקביים תחת עומסים קיצוניים. תפס ה-SKL, אידיאלי עבור-קווים מהירים ומסדרונות-כבדים, מספק עמידות יוצאת דופן בפני התרופפות רעידות תוך שמירה על גיאומטריית מסלול מדויקת לאורך עשרות שנות שירות.
מפרט טכני:
| פָּרָמֶטֶר | עֵרֶך | הערות |
|---|---|---|
| חוֹמֶר | 60Si2CrA | פלדה קפיצית מסגסוגת כרום |
| קַשִׁיוּת | 44 – 48 | HRC |
| עומס בהונות | 11 – 13 | kN מתכוונן |
| הֲטָיָה | 10 – 12 | מ"מ מהלך אלסטי |
| חיי עייפות | 3.5 מיליון | מינימום מחזורים |
| מִשׁטָח | ציפוי ZnAl4 | עמידות בפני קורוזיה 2x HDG |
| סוגי מסילות | 54E1, 60E1 | פרופילים סטנדרטיים של UIC |
| כְּלִי | מוליך SKL | הידראולי או ידני |
| תֶקֶן | EN 13230-5 | ציות אירופי |
פרספקטיבה של התקנה ותחזוקה:
- צורת V- סימטרית מפעילה לחץ שווה על שני קצוות רגלי המסילה.
- נקודת ציר מרכזית מבטלת את מומנט הסיבוב במהלך טעינה דינמית.
- כוח מאוזן מונע בלאי א-סימטרי בראש ובכתף המסילה.
- פיזור המתח מאריך את חיי העייפות מעבר לשלושה מיליון מחזורים.
- הידוק אחיד שומר על דיוק המדידות ב-עקומות במהירות גבוהה
תחזוקה ותפעול
- כלי הידראולי ייעודי מבטיח יישום מדויק של עומס האצבעות בכל פעם.
- התקנה מכוילת מבטלת טעויות אנוש בהתאמת כוח.
- מחוון חזותי מאשר את הישיבה הנכונה של התפס לאחר ההתקנה.
- לא נדרשים כלים למדידת מומנט לאימות איכות.
- התקנה עקבית לאורך המסלול מבטיחה ביצועים אחידים.
